Depozitul de oțel High Bay

Hebei Sunrise International Iron & Steel Co., Ltd. este unul dintre cei mai de încredere producători și furnizori de depozit de oțel înalt din China. Vă rugăm să fiți sigur că cumpărați depozit personalizat din oțel înalt la preț competitiv din fabrica noastră. Dacă aveți întrebări despre ofertă, nu ezitați să ne trimiteți un e-mail.

Numele proiectului:Depozitul AS/RS High-Bay Arequipa (distribuție de consumabile miniere)
Locaţie:Arequipa, Peru (care deservește regiunea minieră de cupru din sudul Peru)
Scară:Amprenta la sol de 9.800㎡, înălțimea de stivuire 28m, volum total de depozitare echivalent cu 50.000 de poziții de paleți
Zona seismică:Zona 4 (seismitate mare, design PGA 0,45 g)
Tonajul de oțel:3.420 tone

Punctul de durere al proprietarului:Operațiunile miniere din sudul Peru necesită disponibilitatea rapidă a pieselor de uzură (căptușeli de moară, concave de concasor, role transportoare). Depozitul existent cu un singur-etaj era teren-ineficiente - 4 hectare utilizate pentru depozitare care ar fi trebuit comprimate la 1 hectar. Proprietarul avea nevoie de oDepozit automatizat de 28 m-înălțimecapabil de 500 de preluari de paleți pe zi, proiectat pentru riscul seismic sever din Arequipa.

Soluție pentru răsăritul soarelui:

Proiectat a28 m-înălțime liberă, 39 m-cadru portalcu coloane cu secțiune-cu case-încorporate (600×600 mm) pentru a obține un raport de zveltețe Mai mic sau egal cu 160. Bazele stâlpilor fixate, conexiuni grinzi-coloanelor rigide-sudate cu sudură-pentru canelură completă.

Structura de rafturi și construcțiecomplet decuplat: stâlpi de rafturi pe baze independente izolate de coloanele clădirii prin îmbinări seismice de 100 mm. Cadrul clădirii suportă numai încărcături de acoperiș, vânt și înveliș seismic -, nu încărcături de rafturi.

Aplicatbretele seismice{0}}dissipând energie(Braci de reținere cu flambaj - BRB) la capetele frontoanelor, concepute pentru a ceda în timpul unui cutremur proiectat, absorbind până la 40% din energia seismică și protejând cadrul principal de deformarea plastică.

Placa de podea:400 mm grosime puternic ranforsat(bare de 16 mm @ 150 mm ambele direcții) pentru a suporta sarcini concentrate de 70 kN/㎡ de la picioarele raftului.

Instalatținte de aliniere cu laserîn 10 puncte fixe din întreaga clădire pentru verificarea post-construcție a verticalității stâlpilor. Abatere maxima masurata: 8mm peste 28m inaltime (toleranta: 20mm).

Rezultat:Instalația a trecut de certificarea seismică riguroasă din Peru (standardul E-030) la prima inspecție. Punerea în funcțiune AS/RS a fost finalizată în 2 săptămâni (față de . 6-săptămâna tipică) datorită verticalității excepționale a coloanei. Densitatea de depozitare a crescut cu440%comparativ cu depozitul anterior al clientului cu o singură etapă.

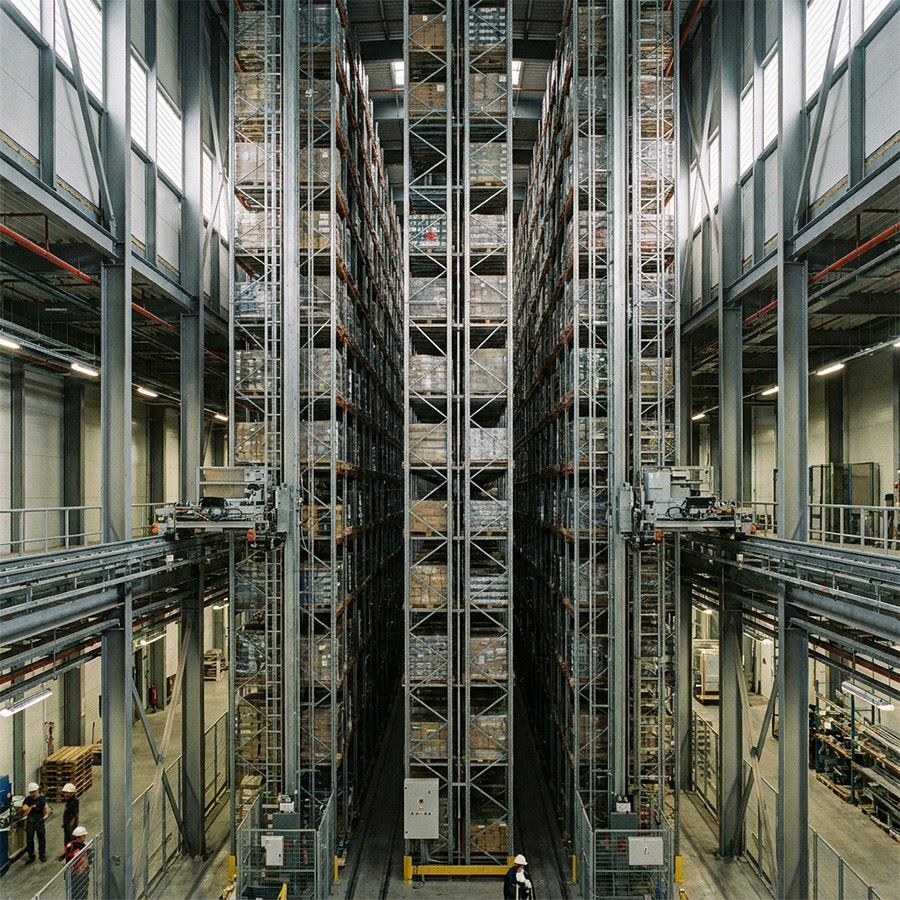

Depozitele înalte-depozite nu sunt „depozite înalte” - ci sunt mașini cu flux vertical de material în care fiecare milimetru de abatere a coloanei se traduce printr-o defecțiune a navetei.

La înălțimi de stivuire de peste 25 de metri, o deformare a coloanei de doar 15 mm la mijlocul-înălțimii poate alinia greșit șinele AS/RS suficient pentru a opri întregul sistem automat. Încărcarea vântului devine un factor principal de proiectare - la o înălțime de 25 m, presiunea vântului este aproximativ dublă decât la 10 m. Performanța seismică nu este-negociabilă, în special pe piețele din America Latină și din Asia de Sud-Est cu o seismicitate ridicată.

Sistemul de oțel înalt-de la Sunrise este proiectat în jurtrei rigidități verticale:

Raportul de zveltețe al coloanei:Mai puțin sau egal cu 180 (mult mai conservator decât 200 permise)

Deriva inter-povesti:Mai mică sau egală cu H/400 la sarcinile vântului de serviciu (față de H/250 pentru clădirile convenționale)

Frecvența naturală a primului{0}mod: >1,5 Hz (evitând rezonanța cu ciclurile de transfer AS/RS)

Parametri distinctivi de proiectare:

Înălțimea de stivuire: 25–32 m (cu opțiunea de extindere până la 40 m în zonele-seismice joase)

Sarcina pe podea: 60–80 kN/㎡ la coloanele de bază (când este complet încărcată cu rafturi)

Integrare cu rafturi: sistem de rafturi independent structural de cadrul clădirii (pentru a evita interacțiunile de transfer de sarcină)

Lățimea clădirii: tipic 36–45m (limitată de deschiderea macaralei AS/RS)

La o înălțime de stivuire de 28 m, o navetă AS/RS circulă pe șine de ghidare atașate structurii de rafturi. Abaterea de aliniere admisă a șinei este de doar ±5 mm pe întreaga lungime de călătorie. Așezarea coloanei de construcție sau înclinarea de doar 3 mm la bază se poate traduce la 10 mm la înălțimea șinei.

Sunrise a desfășurat patrumăsuri de control de preciziela proiectul Arequipa:

1.Turnarea bazei coloanei în două-etape:Plăcile de bază au fost fixate cu șuruburi de reglare la un nivel de ± 0,5 mm, cituite până la cota finală și lăsate să se întărească timp de 14 zile înainte de ridicarea oricărei stâlpi de oțel. Acest lucru a eliminat așezarea în timpul erecției.

2.Monitorizarea verticalității coloană-cu-coloană:Fiecare coloană a fost echipată cu unreceptor cu plumb laserîn timpul montajului - un senzor care a raportat continuu unghiul de înclinare tabletei inginerului de șantier. Coloanele au fost reglate în timp real, nu după ce cadrul a fost înșurubat complet.

3.Simularea pre-alinierii șinei:Folosind coordonatele actuale-coordonate ale coloanei, detalierii Sunrise au generat oharta de ajustare a aliniamentului șinei- prevăd ce îmbinări șinelor vor necesita dispare înainte ca rafturile chiar să ajungă la fața locului. Pachetele de-la-raft au fost pre-tăiate la grosimi specificate.

4. Sondaj final cu laser:După ce tot oțelul a fost ridicat, dar înainte de placarea acoperișului, o scanare laser 3D a capturat întreaga structură. Au fost apoi instalate console de susținere a șinei cu corecții de lame derivate din scanare -, obținând alinierea finală a șinei cu ±2 mm.
